手机APP UI设计尺寸基础知识

推荐语：初入开发和设计的同学的福利，移动端详细的设计干货。

初涉移动端设计和开发的同学们，基本都会在尺寸问题上纠结好一阵子才能摸到头绪。我也花了很长时间才弄明白，感觉有必要写一篇足够通俗易懂的教程来帮助大家。从原理说起，理清关于尺寸的所有细节。由于是写给初学者的，所以不要嫌我啰嗦。

现象

首先说现象，大家都知道移动端设备屏幕尺寸非常多，碎片化严重。尤其是Android，你会听到很多种分辨率：480×800, 480×854, 540×960, 720×1280, 1080×1920，而且还有传说中的2K屏。近年来iPhone的碎片化也加剧了：640×960, 640×1136, 750×1334, 1242×2208。

不要被这些尺寸吓倒。实际上大部分的app和移动端网页，在各种尺寸的屏幕上都能正常显示。说明尺寸的问题一定有解决方法，而且有规律可循。

像素密度

　　要知道，屏幕是由很多像素点组成的。之前提到那么多种分辨率，都是手机屏幕的实际像素尺寸。比如480×800的屏幕，就是由800行、480列的像素点组成的。每个点发出不同颜色的光，构成我们所看到的画面。而手机屏幕的物理尺寸，和像素尺寸是不成比例的。最典型的例子，iPhone 3gs的屏幕像素是320×480，iPhone 4s的屏幕像素是640×960。刚好两倍，然而两款手机都是3.5英寸的。

所以，我们要引入最重要的一个概念：像素密度，也就是PPI(pixels per inch)。这项指标是连接数字世界与物理世界的桥梁。

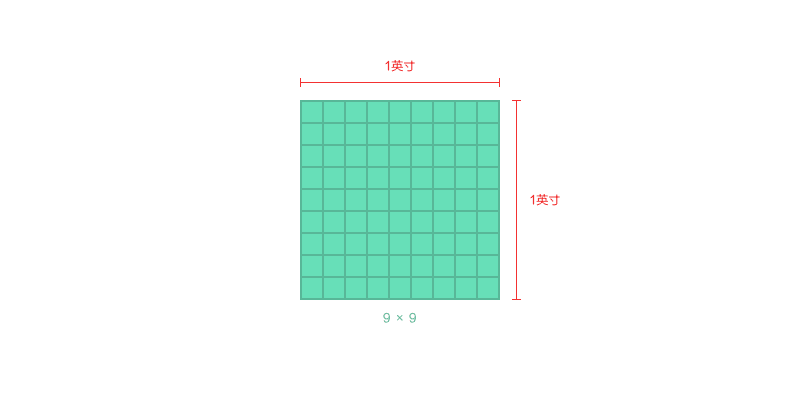

　　Pixels per inch，准确的说是每英寸的长度上排列的像素点数量。1英寸是一个固定长度，等于2.54厘米，大约是食指最末端那根指节的长度。像素密度越高，代表屏幕显示效果越精细。Retina屏比普通屏清晰很多，就是因为它的像素密度翻了一倍。

倍率与逻辑像素

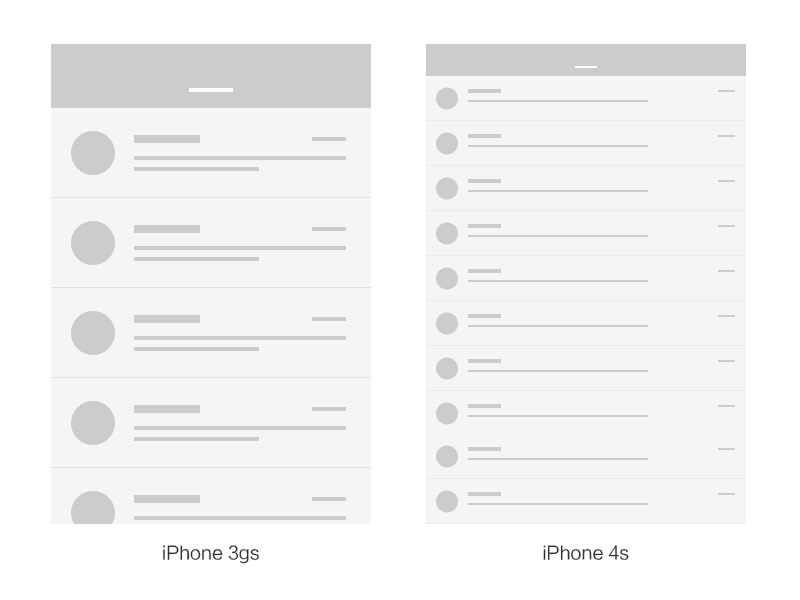

　　再用iPhone 3gs和4s来举例。假设有个邮件列表界面，我们不妨按照PC端网页设计的思维来想象。3gs上大概只能显示4-5行，4s就能显示9-10行，而且每行会变得特别宽。但两款手机其实是一样大的。如果照这种方式显示，3gs上刚刚好的效果，在4s上就会小到根本看不清字。

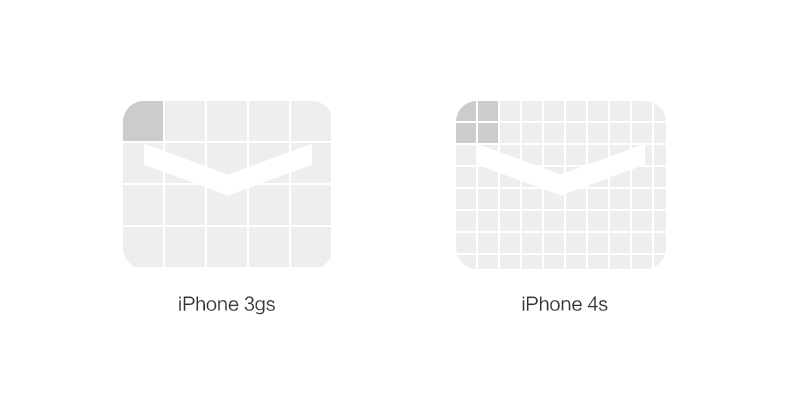

　　在现实中，这两者效果却是一样的。这是因为Retina屏幕把2×2个像素当1个像素使用。比如原本44像素高的顶部导航栏，在Retina屏上用了88个像素的高度来显示。导致界面元素都变成2倍大小，反而和3gs效果一样了。画质却更清晰。

在以前，iOS应用的资源图片中，同一张图通常有两个尺寸。你会看到文件名有的带@2x字样，有的不带。其中不带@2x的用在普通屏上，带@2x的用在Retina屏上。只要图片准备好，iOS会自己判断用哪张，Android道理也一样。

由此可以看出，苹果以普通屏为基准，给Retina屏定义了一个2倍的倍率(iPhone 6plus除外，它达到了3倍)。实际像素除以倍率，就得到逻辑像素尺寸。只要两个屏幕逻辑像素相同，它们的显示效果就是相同的。

　　Android的解决方法类似，但更复杂一些。因为Android屏幕尺寸实在太多，分辨率高低跨度非常大，不像苹果只有那么几款固定设备、固定尺寸。所以Android把各种设备的像素密度划成了好几个范围区间，给不同范围的设备定义了不同的倍率，来保证显示效果相近。像素密度概念虽然重要，但用不着我们自己算，iOS与Android都帮我们算好了。

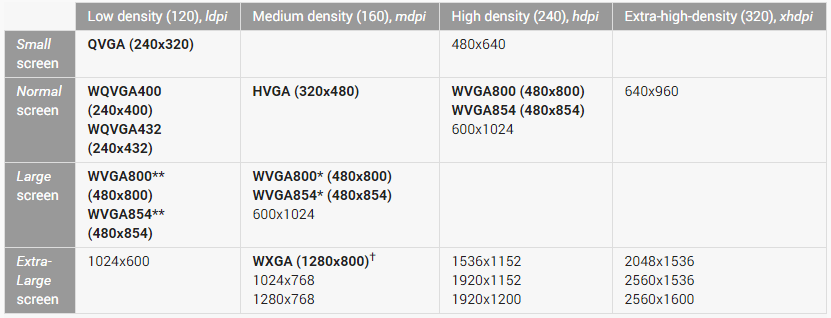

　　如图所示，像素密度在120左右的屏幕归为ldpi，160左右的归为mdpi，以此类推。这样，所有的Android屏幕都找到了自己的位置，并赋予了相应的倍率：

ldpi [0.75倍]

mdpi [1倍]

hdpi [1.5倍]

xhdpi [2倍]

xxhdpi [3倍]

xxxhdpi [4倍]

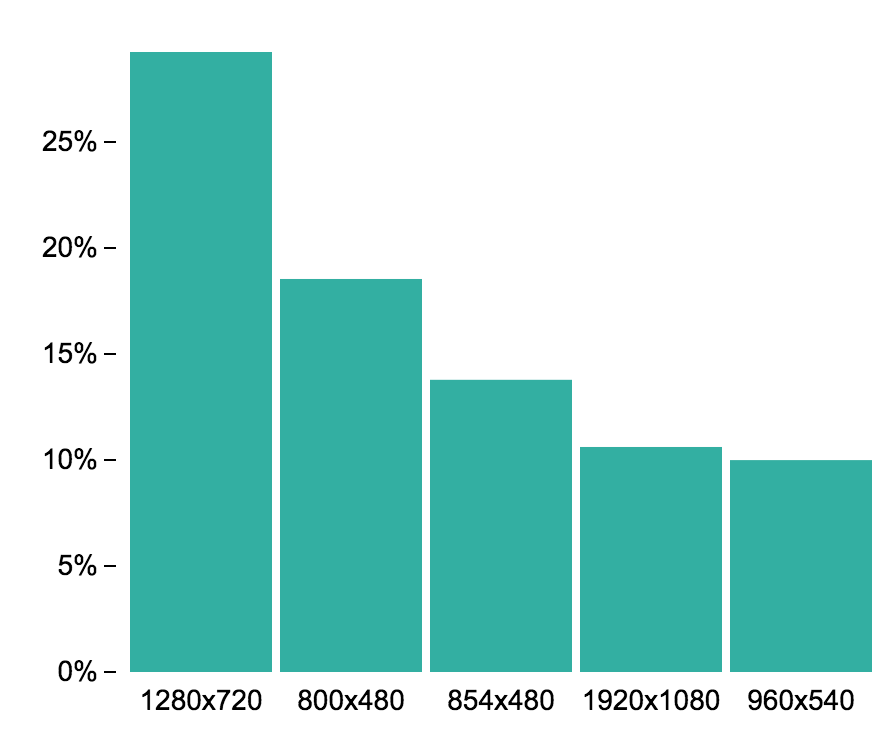

各型号iPhone的倍率比较简单，我们后面会讲到。那么Android手机那么多，具体怎么分?哪些手机是几倍的倍率呢?我们先看一张表，这是友盟2014年10月到2015年03月的数据：

　　就目前市场状况而言，各种手机的分辨率可以这样粗略判断。虽然不全面，但至少在1年内都还有一定的参考意义：

ldpi 如今已绝迹，不用考虑

mdpi [320×480](市场份额不足5%，新手机不会有这种倍率，屏幕通常都特别小)

hdpi [480×800、480×854、540×960](早年的低端机，屏幕在3.5英寸档位;如今的低端机，屏幕在4.7-5.0英寸档位)

xhdpi [720×1280](早年的中端机，屏幕在4.7-5.0英寸档位;如今的中低端机，屏幕在5.0-5.5英寸档位)

xxhdpi [1080×1920](早年的高端机，如今的中高端机，屏幕通常都在5.0英寸以上)

xxxhdpi [1440×2560](极少数2K屏手机，比如Google Nexus 6)

自然地，以1倍的mdpi作为基准。像素密度更高或者更低的设备，只需乘以相应的倍率，就能得到与基准倍率近似的显示效果。

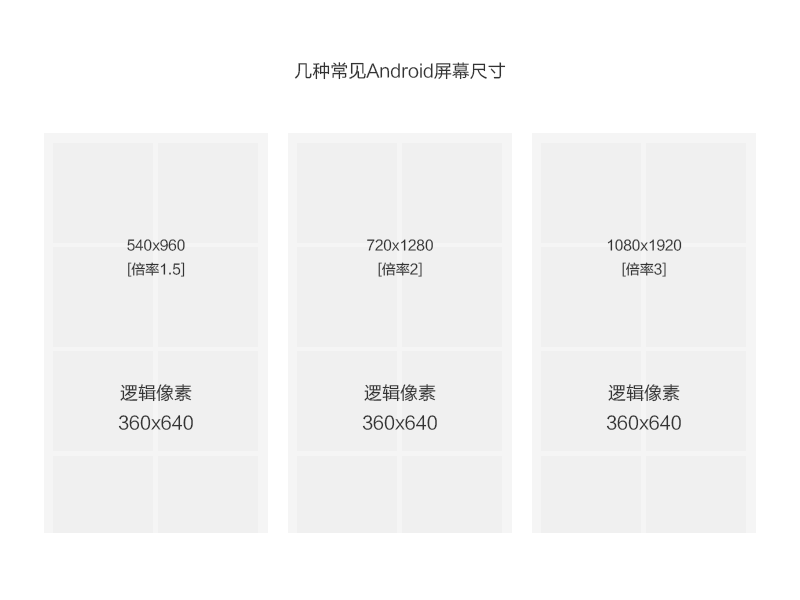

不过需要注意的是，Android设备的逻辑像素尺寸并不统一。比如两种常见的屏幕480×800和1080×1920，它们分别属于hdpi和xxhdpi。除以各自倍率1.5倍和3倍，得到逻辑像素为320×533和360×640。很显然，后者更宽更高，能显示更多内容。所以，即使有倍率的存在，各种Android设备的显示效果仍然无法做到完全一致。

单位

不难发现，真正决定显示效果的，是逻辑像素尺寸。为此，iOS和Android平台都定义了各自的逻辑像素单位。iOS的尺寸单位为pt，Android的尺寸单位为dp。说实话，两者其实是一回事。

单位之间的换算关系随倍率变化：

1倍：1pt=1dp=1px(mdpi、iPhone 3gs)

1.5倍：1pt=1dp=1.5px(hdpi)

2倍：1pt=1dp=2px(xhdpi、iPhone 4s/5/6)

3倍：1pt=1dp=3px(xxhdpi、iPhone 6)

4倍：1pt=1dp=4px(xxxhdpi)
