家庭装修网络布线经验分享：网络布局规划与主干网络布线图(2)

集肤效应：是指高频电路中电流分布不均匀的现象，越靠近导体表面，电流密度越大，导线内部实际上电流较小。结果使导体的电阻增加，使它的损耗功率也增加。也就是说这种情况下，常规电路所采用增加导体横截面积以减小电阻、降低损耗功率的手段将不再适用。

首先说下，七类线绝大多数情况都为机制跳线，整箱用于综合布线真是少之又少（本人孤陋寡闻，还没见过。。。。）所以市售所谓7类甚至超七类整箱线绝大多数都为噱头，就算拿到符合规范的七类网线，一般施工方也无法按其要求进行施工的。

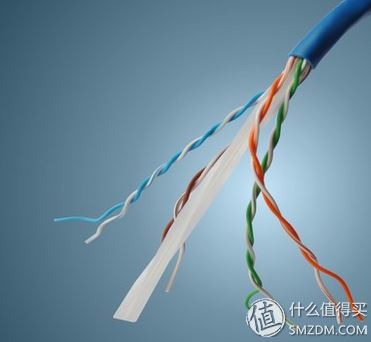

五类线与超五类、六类线与超六类并无明显外观区别，甚至市售很多标称六类、超六类网线都将十字龙骨省略换为一字分隔带。单从规格很难判断网线质量。

而从家庭网络需求，以常见设备网卡接口带宽为标准标准，同时考虑目前存储设备常用机械硬盘持续传输来看，家庭综合布线，只需满足千兆带宽短距离数据传输任务即可。（这里说的短距离是指家中最远端网口距离中心交换设备50米以内）以此需求超五类以上规格都可以满足需求，单纯追求过高标准并不能带性能上的提升，更不要上了一些厂家虚标规格加价出售的圈套。

作为家庭用户衡量网线好坏建议先看品牌

好的品牌往往有着更严格的生产管理，所出产品品质也更为优秀，但是这里也无需一味迷信国外大牌，大牌固然好，但是价格也更高，抛开众多假货不谈，很多大牌常规渠道零售的网线质量很一般，我曾经在某B2C商城购买过一箱康普网线，虽然同为超五类标准，但是同公司系统集成所采购的康普相比完全就是2个级别。。。

相对而言很多国产网线质量也并不差，而且价格相对低廉，比如性价比之选的国产普天以及相对高端的Prolink都是不错的选择。

然后观察材质

截取一段剖开观察内部双绞线绞合是否均匀，不均匀的直接PASS。

然后拨出一段导线的铜缆反复弯折，看看是否容易折断，纯铜质导线不易折断，而铝芯或者铁心镀铜导线很容易折断，这两种都是以次充好的常用手段。

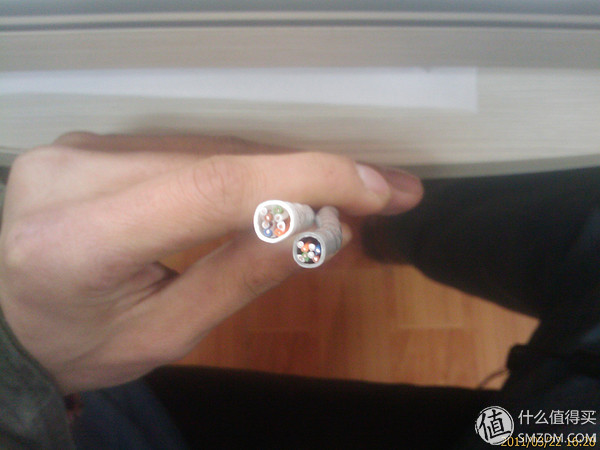

最后把初选确定的几个品牌网线都拨出导线铜芯放一起，最粗的一般都有更好的性能，集肤效应对于家庭千兆网络几乎不造成影响的。

最后关于选择

更多的投入必然换来更好的质量，但是相对性价比的选择也并不一定就会降低性能。所以大家各取所需量力而行就好，完全不必过分追求高标准。

而以我自身为例，现在住房网络布线中卧室到弱电箱这一段的网线为开发商所布，后来为了省事，同时考虑到卧室也没有太多大带宽数据交换需求也就没有更换。但是最后实际测试下来这段网线的传输速度并不比其他后布网线逊色

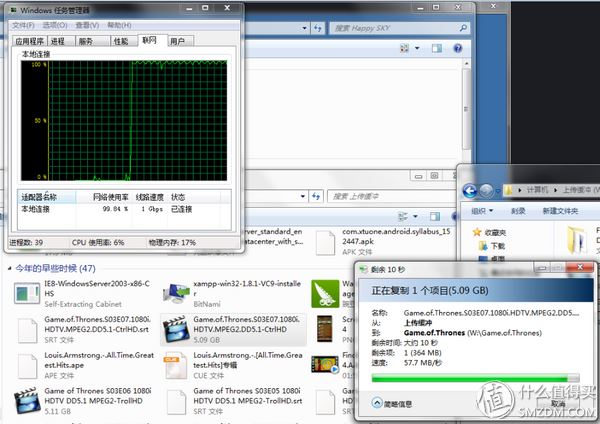

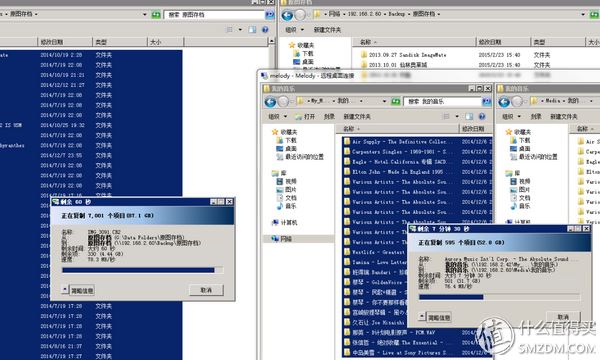

实际测试图如下，测试存储环境为笔电SSD想存储NAS中的SSD传输数据

当然有一点也是需要提及的，对于正规厂商，更高规格也往往意味着更好的质量。这点就要用户自己权衡了。

关于网线选择，这里还有一个不大不小的坑需要提醒：屏蔽网线

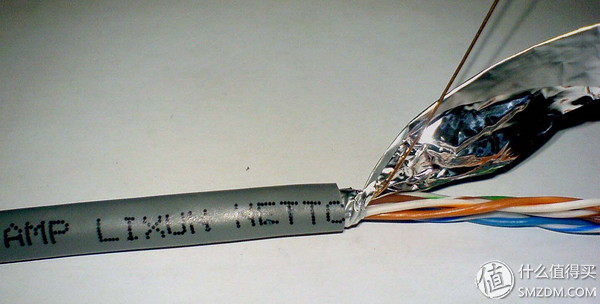

屏蔽网线是在普通网线基础上增加金属屏蔽层（通常为铝箔或铜箔），以增强抗干扰能力以及对外信号辐射。屏蔽网线整体稳定性于抗干扰性能都要强于非屏蔽网线。

但是屏蔽网线是需要整套完整接地设备配合才可以发挥其效能，而标准网线接口设计中并无地线设计，家用甚至绝大多数商用网络设备接口也均无接地设计。所以假如在家中使用屏蔽网线因无法接地，完全无法发挥其信号屏蔽的特性。相反由于屏蔽层没有进行接地，将成为一个巨大的天线,收集周边电磁信号对网线本身产生干扰。

所以在一般使用环境屏蔽网线的效能还不如非屏蔽网线，但是同规格情况下其价格却比一般网线贵了许多，所以提醒各位不要花冤枉钱。。。

布线规划

决定好传输介质与网线规格后，便要规划一下综合布线规划了

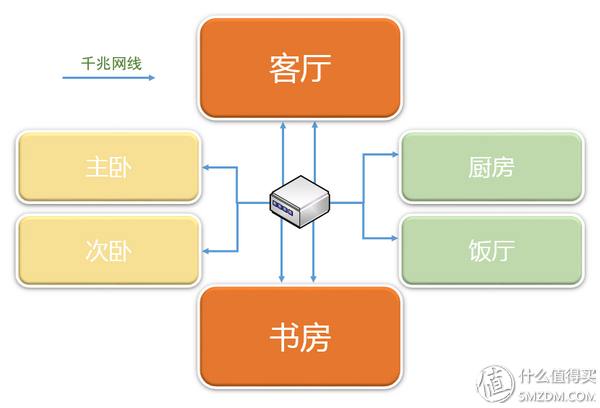

一般房型主要包含客厅、书房、主次卧室与厨房饭厅，由中心交换设备至各房间网络连接，以我规划简图为参考

首先需要估算一下家中个房间内设备数据交换带宽需求情况。

按照正常情况书房与客厅为网络客户设备集中区域对数据带宽有极大的需求，所以建议预留双网口。

这也是我现在装修遗留的一大遗憾，现在客厅和书房都只有单网口，而我家中主要数据存储都又依靠存储服务器，这货又太吵给我扔阳台去了。。。结果经常感觉到内网带宽紧张，最后不得已在书房又添置了一台NAS。

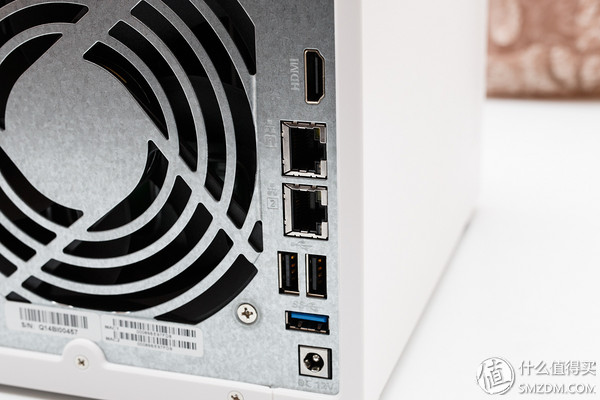

所以假如家中有部署网络存储类设备的朋友就还要重点考虑下网络存储将来打算放置在那个房间，因为目前中端以上NAS产品都具有双网口，支持IEEE 802.3ad聚合功能，而PC架构的存储服务器也可以通过添置双口网卡达到类似聚合功能。

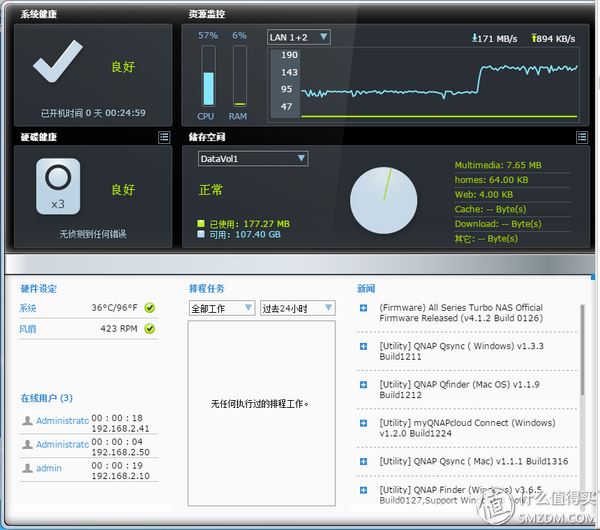

此功能在多客户端同时访问存储可以极大增加服务器输出带宽。建议有此需求的朋友一定要在存储设备部署房间设置双网口

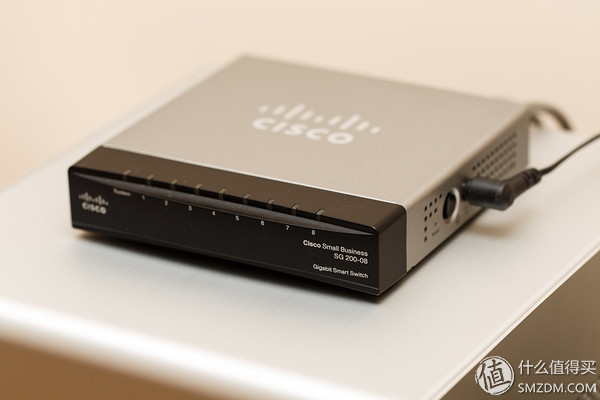

当然IEEE 802.3ad功能的启用是需要有中间交换机的支持的，此类交换机价格不菲，但也并非不可接受，如何取舍就看个人的发烧程度了。

而主卧次卧由于电视盒子、日后无线AP覆盖、以及将来孩子学习上网，也建议各预留一个网口

而厨房与饭厅按照一般房型这2个区域都距离客厅不远，所以客厅的无线设备也可以进行覆盖。所以就看个人需求了。

还有一点需要考虑的：ITV接入网络
